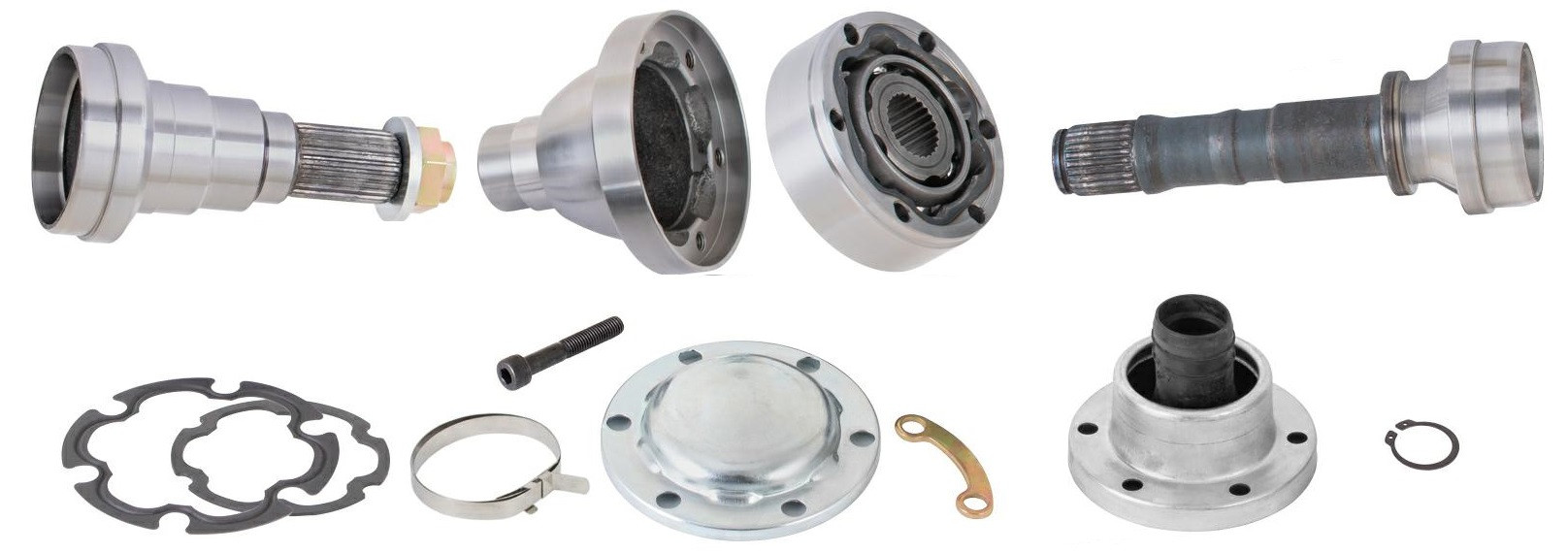

Antriebswellengelenk passend für TOYOTA (25-100) h-32mm, TOYOTA TO316MSY

ABMESSUNGEN

• Anzahl der Keilwellenzähne: 25
• Außendurchmesser der Verbindung: 100 mm (Brückenmuffe 96,9 mm)
• Verbindungsbreite: 32 mm
• Keilwellenzahnlänge: 28 mm
• Innendurchmesser zwischen den Zähnen: 27,8 mm
• Bohrungsdurchmesser: 8 mm
• Anzahl der Bohrungen: 6
• Teilkreisdurchmesser: 86 mm (Schraubenabstand)

WELLE

• Rohrdurchmesser 64/60,3 mm
• Arbeitshöhe der Verbindung 162 mm, zweite Welle 125 mm (für Hinterschnitte)

Flansch - Abmessungen

• Fräser 24
• Durchmesser zwischen den Fräsern 25 mm
• Höhe 90 mm
• Gewindebohrungen
